Panou LCD TFT 5" IPS, MIPI
Model nr. RF3500D-AYW-MNN
Puteți fi sigur că cumpărați Mipi Tft Lcd Display din fabrica noastră.

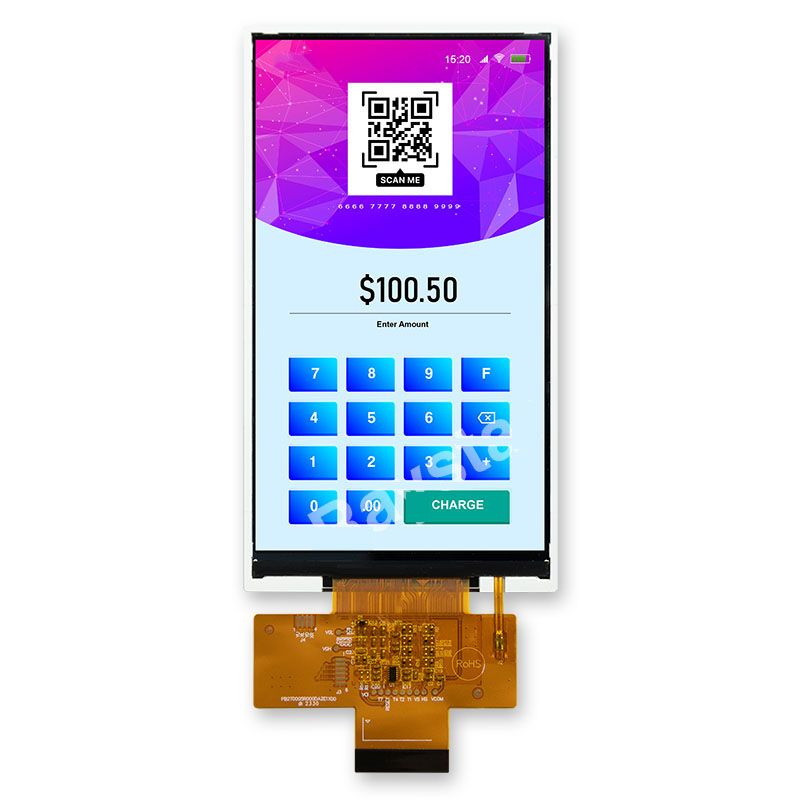

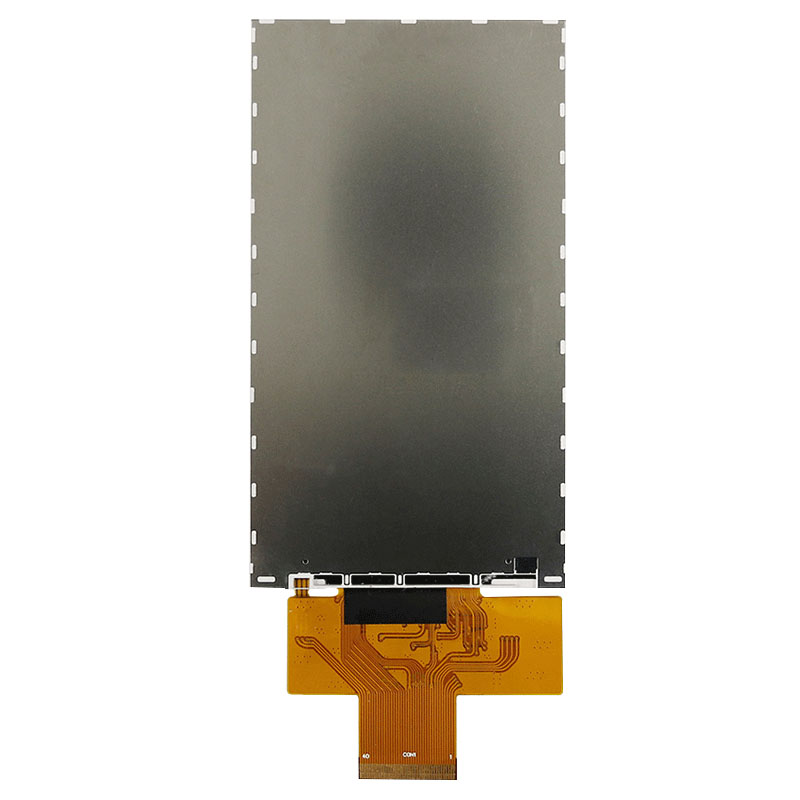

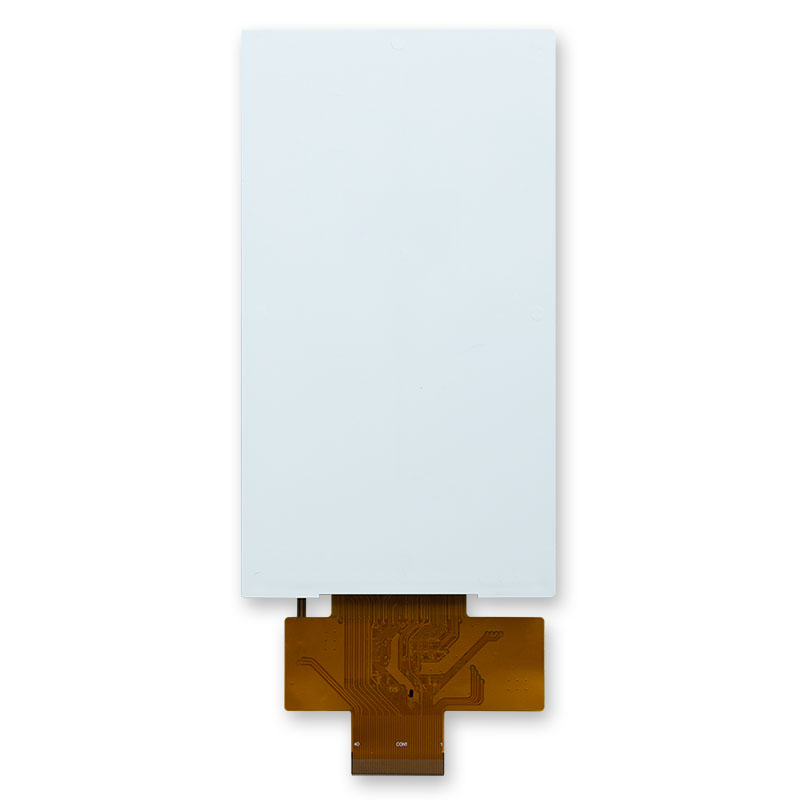

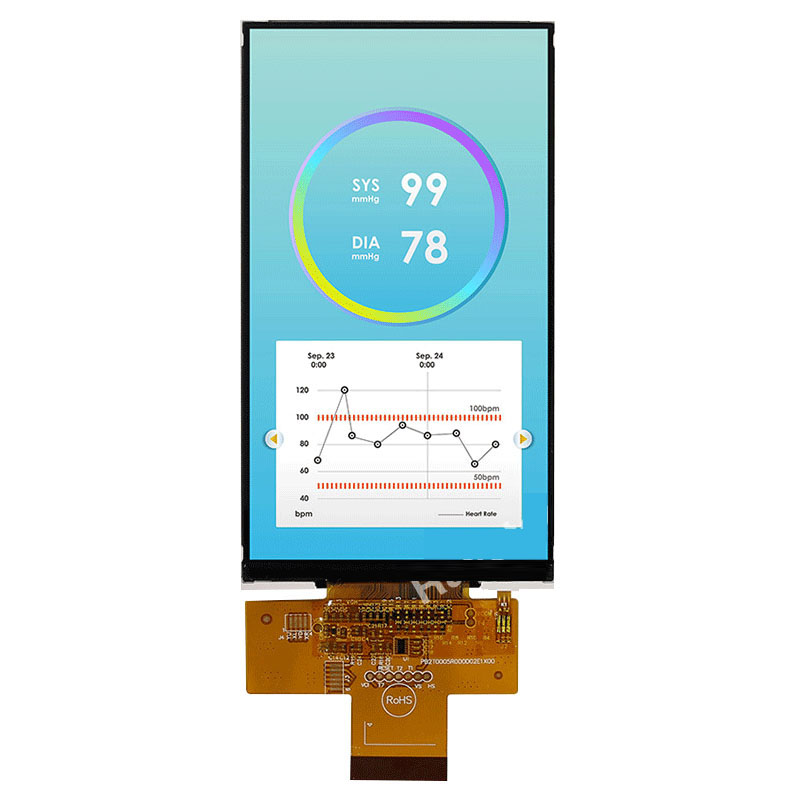

RF3500D-AYW-MNN este un modul de înaltă performanță cu un afișaj TFT-LCD de 5,0 inchi care utilizează tehnologia TFT cu siliciu amorf ca dispozitiv de comutare. Dimensiunile sale sunt 66,10 (L) × 120,4 (H) × 1,85 (D) iar aria efectivă de afișare este de 62,1 (L) × 110,4 (H) mm. Display-ul are o rezoluție de 720x1280 pixeli, un raport de aspect de 16:9 și un interval de unghi de vizualizare de 80/80/80/80, asigurând o experiență vizuală excelentă. Circuitul integrat TFT care conduce afișajul este ILI9881C.
Acest produs este compatibil RoHS, interfața de afișare folosește MIPI cu 4 canale, iar iluminarea de fundal este un LED alb obișnuit. Raportul său de contrast este de 800:1, iar luminozitatea tipică este de 300 cd/m2. Intervalul de tensiune de alimentare este de la 2,5 V la 3,6 V, intervalul de temperatură de funcționare este de la -20 ℃ la + 70 ℃, iar temperatura de depozitare poate ajunge la -30 ℃ la + 80 ℃, permițându-i să funcționeze stabil în diferite medii.
| ARTICOL | DIMENSIUNE |
| Seria TFT | LCD TFT standard, LCD TFT IPS |
| Dimensiune (diagonală) | 5 |
| Dot Matrix / Rezoluție | 720 × 3 (RGB) × 1280 |
| Dimensiunea modulului | 66,10 (L) × 120,4 (În) × 1,85 (D) |
| Zona activă | 62,1 (l) × 110,4 (înălțime) |
| Dot / Pixel Pitch | 0,08625(L) × 0,08625(H) |
| Tip LCD | TFT, în mod normal negru, transmisiv |
| Vizualizați direcția | 80/80/80/80 (IPS) |
| Raportul de aspect | 16:9 |
| Tip iluminare de fundal | LED, în mod normal alb |
| Placa de control | Nu |
| IC driver TFT | ILI9881C sau echivalent |
| Interfață | 4-Lane MIPI DSI |
| Panou tactil | Fără Touch Panel |
| Suprafaţă | Strălucire |
| Luminozitate | 300 |
| Orificiu de montare | Nu |
| Temperatura de operare | -20~+70 |
| Temperatura de depozitare | -30~+80 |
Condiții tipice de funcționare
| ARTICOL | SIMBOL | VALORI | UNITATE | ||
| MIN | TYP | MAX | |||
| Alimentare pentru circuit analogic | VCI | 2.5 | 3.3 | 3.6 | V |
| Alimentare pentru circuitul logic | IOVCC | 1.65 | 1.8 | 3.6 | V |
| Curent pentru șofer | IDD | - | 44 | mA | |
Condiții de conducere cu iluminare de fundal
| PARAMETRU | SIMBOL | MIN | TYP | MAX | UNITATE |
| curent LED | ILED | - | 40 | - | mA |
| Tensiune LED | VLED+ | 19.6 | - | 23.8 | V |
| Durata de viață a LED-ului | 30.000 | - | - | Hr |
