Lvds Tft Lcd Display

Puteți fi sigur că cumpărați de la noi un afișaj Lvds Tft Lcd personalizat. Interfața de ieșire LVDS folosește o variație de tensiune extrem de scăzută (aproximativ 350 mV) pentru a transmite semnale diferențiale de joasă tensiune prin două piste PCB sau o pereche de cabluri echilibrate. Cu ajutorul interfeței de ieșire LVDS, semnalul poate fi transmis către linia diferențială PCB sau cablul echilibrat la o viteză de sute de Mbit/s. Datorită zgomotului redus și consumului redus de energie, realizează o tensiune scăzută și un curent scăzut. Interfața LVDS a TFT LCD a fost utilizată pe scară largă la monitoarele LCD de 17 inchi și mai sus. Interfața de ieșire LVDS a ecranului LCD poate fi împărțită în următoarele patru tipuri:

1. Ecran LCD TFT cu un singur canal, interfață de ieșire LVDS pe 6 biți

Această interfață folosește transmisie pe un singur canal, fiecare semnal de culoare primară utilizează 6 biți de date, un total de 18 biți de date RGB, deci este numită și interfață VDS pe 18 biți sau 18 biți.

2. Ecran LCD TFT interfață duală de ieșire LVDS pe 6 biți

Această interfață folosește transmisie cu două canale, fiecare semnal de culoare primară folosește și 6 biți de date, canalele impare și canalele pare sunt de 18 biți fiecare, iar datele RGB însumează 36 de biți, așa că se numește interfață BitLVDS pe 36 de biți sau 36 de biți.

3. Interfață de ieșire TFT LCD unic canal pe 8 biți 1TL

Această interfață folosește transmisie pe un singur canal, fiecare semnal de culoare primară folosește date de 8 biți, datele RGB sunt de 24 de biți în total, deci este numită și interfață BitLVDS de 24 de biți sau 24 de biți.

4. TFT LCD interfață de ieșire duală de 8 biți 1TL

Această interfață folosește transmisie bidirecțională, fiecare semnal de culoare primară utilizează date de 8 biți, canalele impare și canalele pare sunt de 24 de biți fiecare, datele RGB sunt de 48 de biți în total, deci se numește interfață BitLVDS de 48 de biți sau 48 de biți.

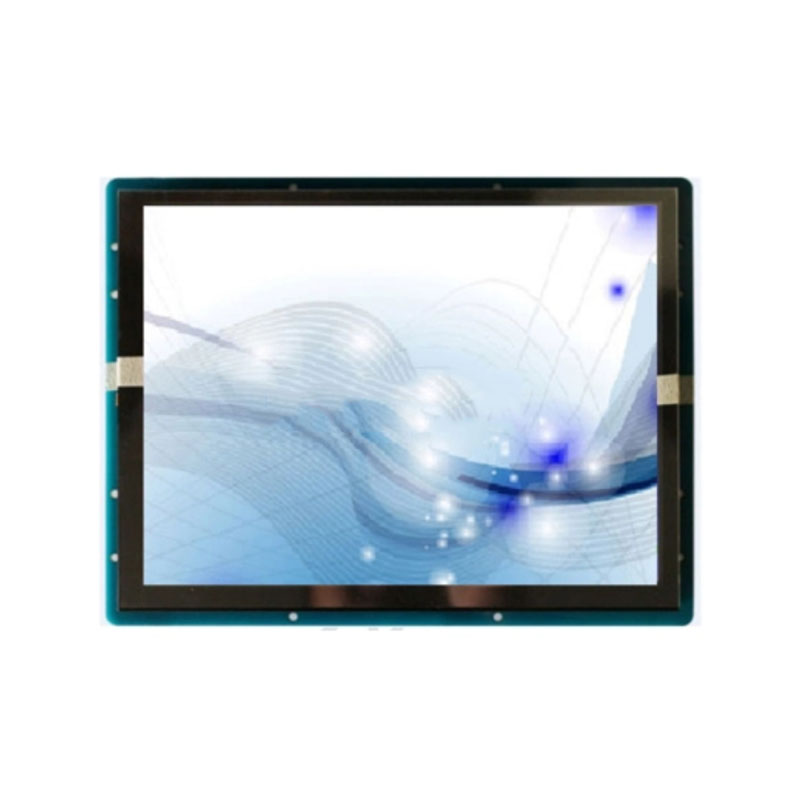

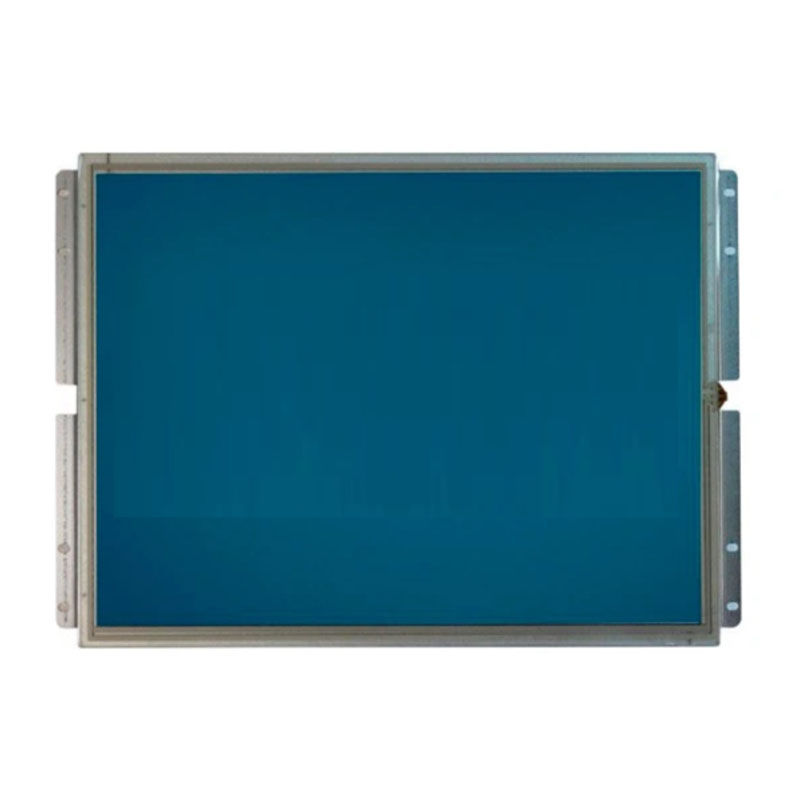

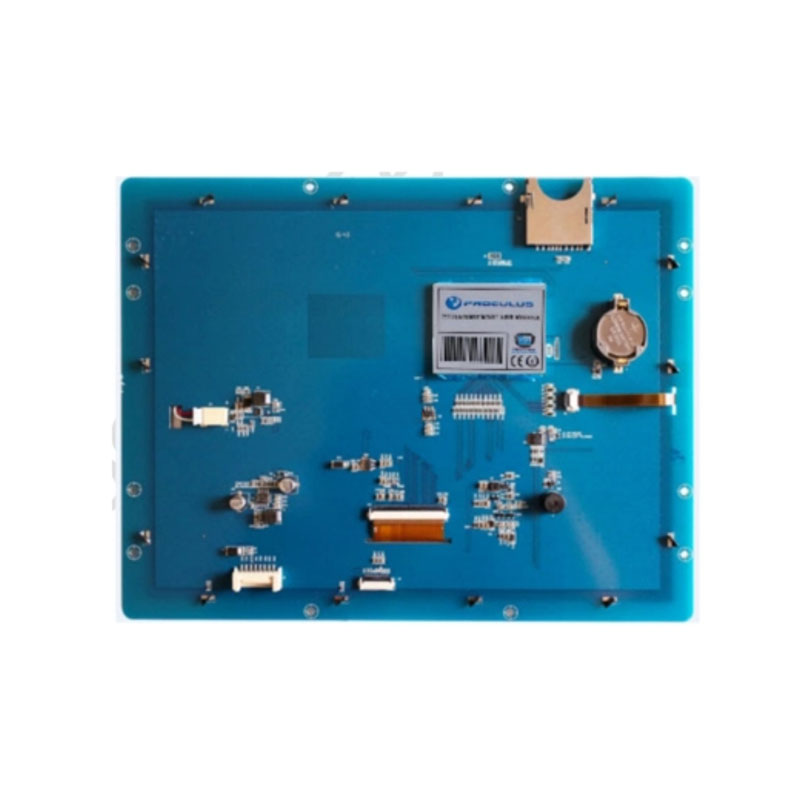

Caracteristici ale modulului LCD de 15,0 inchi 1024*768

Suport RS232/TTL/CMOS, cea mai mare viteză de transmisie poate ajunge la 921600 bps;

Suportă funcție audio;

Sprijină decodarea JPG hardware, îmbunătățește eficiența stocării și accelerează viteza de afișare;

Sprijină descărcarea offline în lot prin intermediul unei unități flash USB, îmbunătățește eficiența descărcării și reduce cerințele operatorului;

Sprijină ajustarea luminozității luminii de fundal și funcția de protecție automată a ecranului în standby;

Acceptă biblioteca de fonturi în mai multe limbi, afișarea imaginilor și a codului QR;

Suportă introducere numerică și engleză, cu interfață personalizabilă de tastatură;

Suportă rotirea ecranului la 90 de grade, 180 de grade, 270 de grade, unghi vizual reglabil;

Dezvoltare de interfață grafică UnicView ușor de utilizat, fără abilități de codificare necesare;

Funcționare imediată după pornire, fără timp de încărcare a sistemului;

Compatibilitate electromagnetică excelentă.

Specificațiile modulului LCD de 15,0 inchi 1024*768
