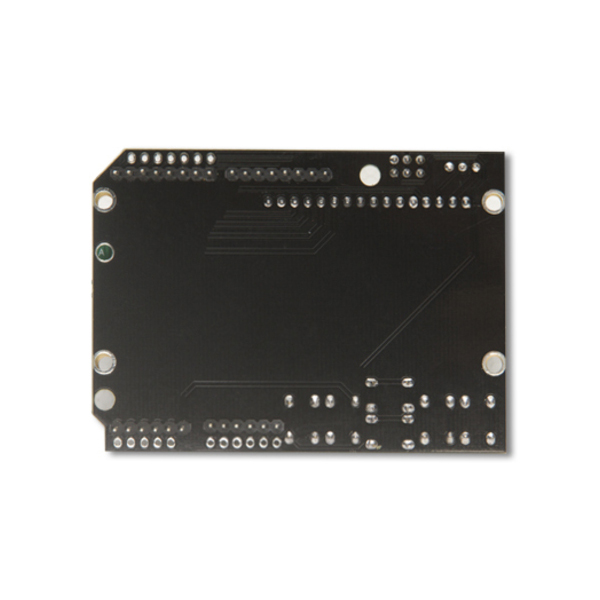

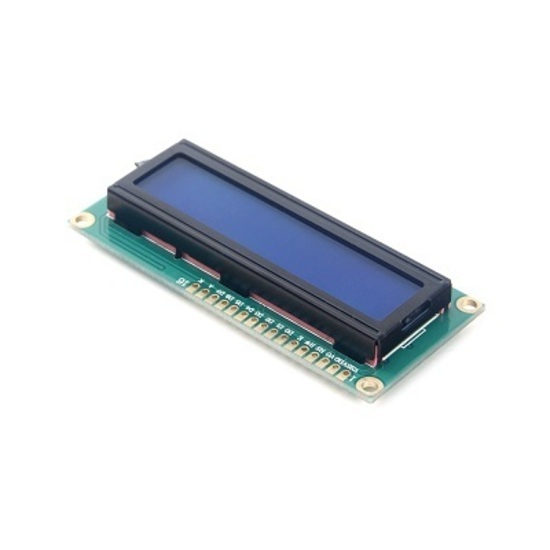

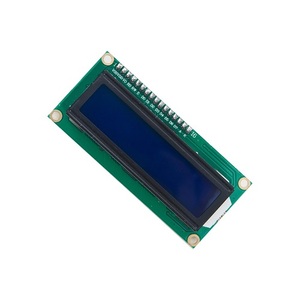

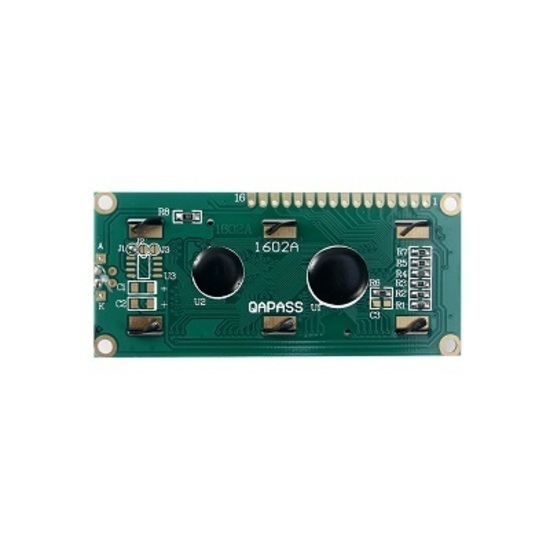

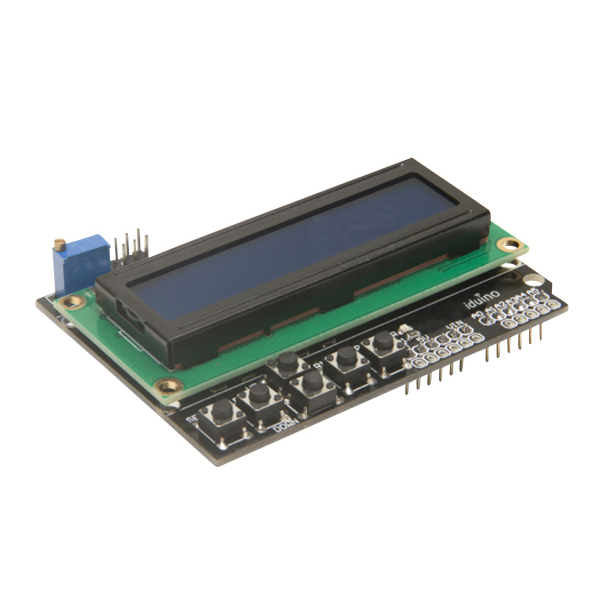

Modul de afișare pentru Arduino

În calitate de producător profesionist, am dori să vă oferim un modul de afișare pentru Arduino. Prima este interfața. Toate aceste afișaje acceptă SPI. Dezvoltatorii se întreabă adesea: „Care interfață folosește cei mai puțini pini GPIO? Este această interfață suficient de rapidă pentru ca aplicația mea să actualizeze ecranul?” Când utilizați un procesor relativ mic precum Arduino, SPI este adesea cea mai bună alegere, deoarece necesită doar un număr mic de fire (3 sau 4), dar acest lucru limitează și dimensiunea totală (numărul de pixeli) care poate fi controlată rapid. I2C este o altă opțiune de interfață care poate menține GPIO deschis. Pentru afișajele Arduino, recomandăm, în general, utilizarea SPI peste I2C, deoarece SPI este mai rapid și mai potrivit pentru gestionarea transferurilor complexe de date, cum ar fi citirea datelor de imagine de pe un card SD.

În continuare, trebuie să luăm în considerare al doilea factor în alegerea unui afișaj Arduino: numărul de pixeli. Vă recomandăm, în general, să utilizați un afișaj cu o rezoluție de 320x240 sau mai puțin pentru utilizarea cu Arduino. De exemplu, un afișaj de 320 x 240 pe 24 de biți ar necesita 230.400 de biți *(8 + 2) = 2.304.000 de biți pe cadru. Împărțind acest lucru la 8.000.000 (viteza Arduino SPI este de 8MHZ), obținem 0,288 de secunde pe cadru sau 3,5 cadre pe secundă. Deși 3,5 fps este suficient pentru multe aplicații, nu este deosebit de rapid. Utilizarea unui afișaj cu mai puțini biți pe pixel sau mai puțini pixeli va crește rata de cadre. Puteți folosi calculatorul de mai jos pentru a calcula rata de cadre a unui afișaj folosind SPI și Arduino.

În cele din urmă, vă recomandăm un modul de afișare pentru Arduino, care este ușor de conectat la Arduino. Aceste afișaje sunt de obicei echipate cu cozi ZIF sau găuri de trecere ușor de lipit, evitând necazul lipirii cu pas fin. Aceste afișaje pot fi afișate pe placa universală CFA10102 sau printr-o placă personalizată CFA.

În cele din urmă, alegem afișaje care pot furniza tensiuni ridicate ale panoului de la Arduino însuși sau o placă de breakout compatibilă.

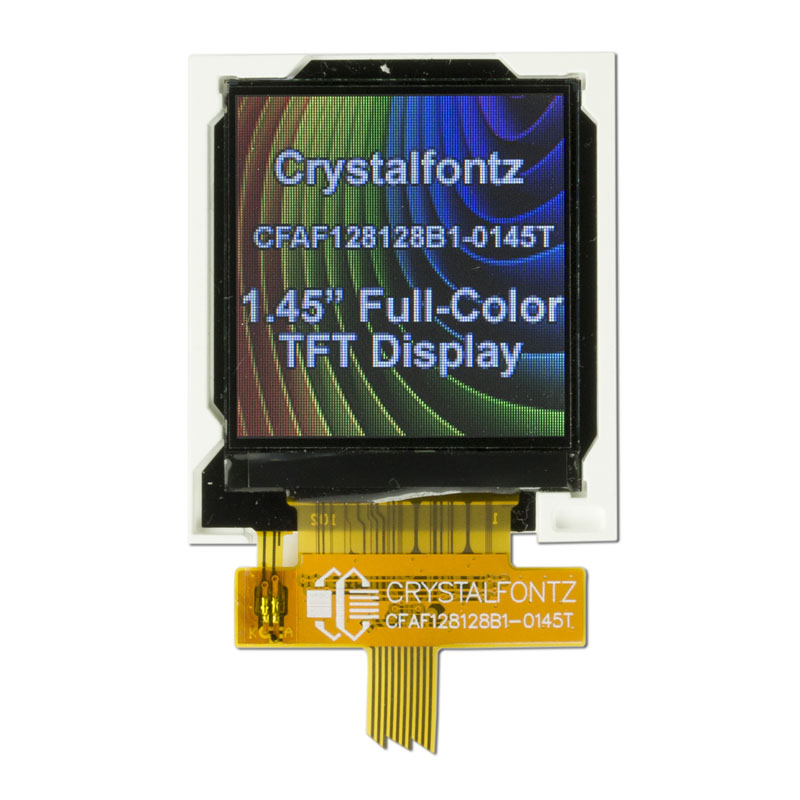

Ecran LCD TFT color 128x128 de 1,45 inchi

Număr piesa: CFAF128128B1-0145T

Acest modul de afișaj LCD TFT grafic cu diagonala de 1,45 inchi va adăuga multă emoție proiectului dvs. Deși este adesea menționat ca un TFT color de 1,44 inchi, îl rotunjim la 1,45". Acest afișaj mic include 128x128 de pixeli colorați într-unul singur. -zonă de afișare activă de inchi pătrați Este o alegere ideală atunci când aveți nevoie de un afișaj vibrant și detaliat, economisind în același timp spațiu pe panoul frontal, cântărind mai puțin de 5 grame, abia contribuie la greutatea totală a unui dispozitiv portabil.

Datorită ST7735S încorporat sau controlerului compatibil, aveți nevoie doar de o singură sursă de 3,3 V pentru a alimenta totul. Interfața gazdă SPI permite acces complet de citire și scriere la afișaj cu doar 10 pini. O singură lumină de fundal LED albă strălucitoare este prevăzută cu pini anod (A, +) și catod (K, -) care se conectează la coada circuitului imprimat flexibil (FPC). Pentru a vă conecta, trebuie să utilizați doar un conector SMT ZIF standard cu 10 conductori, de 0,5 mm.

Folosind o interfață SPI simplă, puteți implementa cu ușurință o demonstrație de afișaj Arduino + TFT.

Deși interfața SPI necesită doar câteva fire pentru a controla acest modul TFT LCD, poate transmite date la o viteză care acceptă 20 FPS (cadre pe secundă), ceea ce este suficient pentru a reda videoclipuri dinamice fluide.

Pentru instrucțiuni de proiect despre cum să conectați acest TFT (inclusiv Arduino Sketch), vă rugăm să vizitați forumul nostru.

Pentru a începe, descărcați fișa de date și exemplu de cod SPI. Ori de câte ori integrați acest afișaj în aplicația dvs., RGB este aici pentru a vă sprijini.
