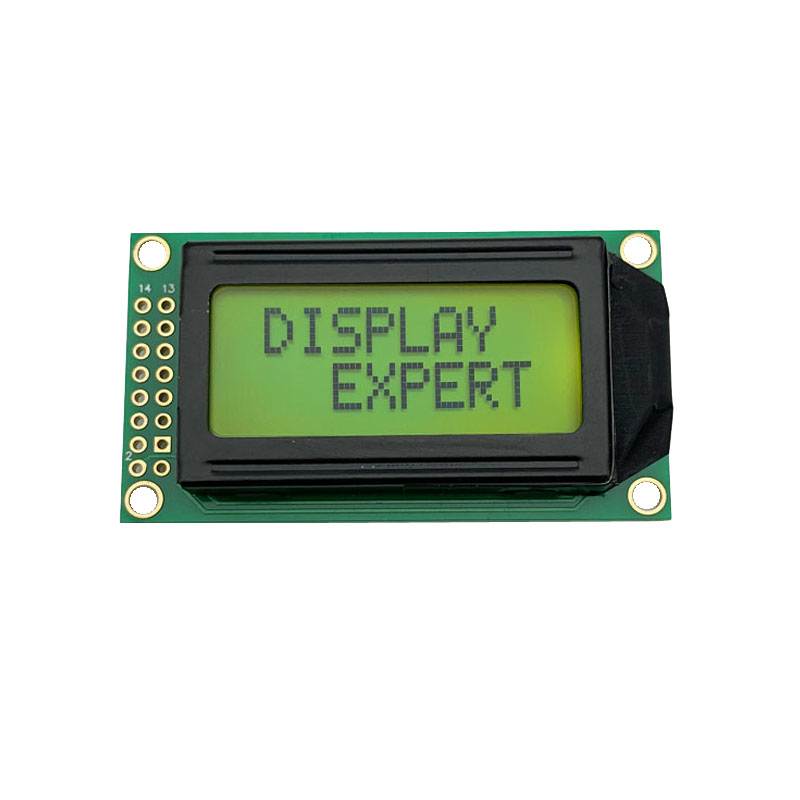

0802 Afișaj LCD cu caractere Y-G COB STN Modul LCD
În calitate de producător profesionist, am dori să vă oferim un afișaj LCD mono caractere. SC0802001-V01 este un afișaj LCD cu 8 caractere, 2 linii, 8×2 caractere, cu iluminare de fundal STN COB Yellow Grenn. Acest afișaj este construit în SPLC780D Driver IC cu 16 pini unghi de vizualizare la ora 6.
●Tip: Caracter
●Mod: STN/Y-G
●Număr produs: SC0802001-V01
●Dimensiune: -
●Rezolutie: 8*2
●Dimensiune contur: 28,2×32,3×2,1
●Zona activa: 27.45*11.50
●Interfață: MCU de 8 biți
●IC: SPD0301ZD
●Luminozitate: -
●Ecran tactil: Nu
● Direcția de vizualizare: 6
● Pin Nr: 16
●Formă: dreptunghi

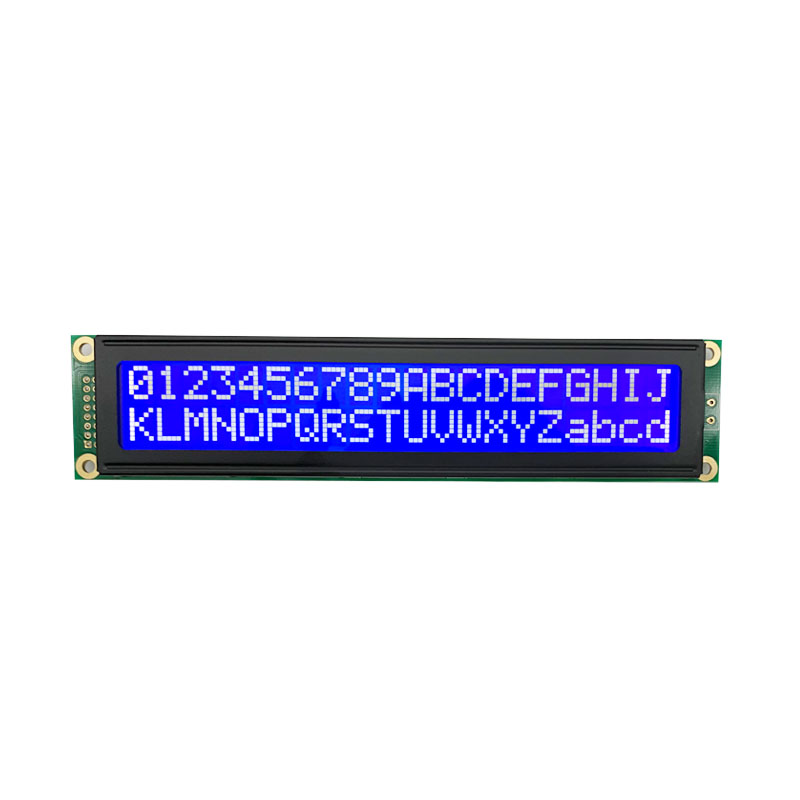

2002 Caractere Display LCD STN Negativ ALBASTRU
SC2002001-V01 este un display LCD cu caractere cu rezoluție 20*2, integrat cu AIP31066 IC, 16 PIN, direcția de vizualizare la ora 6.
●Tip: Caracter
●Mod: STN-Albastru
●Nr. produs: SC2002001-V01
●Dimensiune: -
●Rezolutie: 16*2
●Dimensiune contur: 116*37*13.2
●Zona activă: 85*18,6
●Interfață: MCU de 8 biți
●IC: AIP31066
●Luminozitate: -
●Ecran tactil: Nu
● Direcția de vizualizare: 6
● Pin Nr: 16
●Formă: dreptunghi
Specificație generală
| Articol | Valoarea standard | Unitate |
| Tip de afișare | 20 de caractere x 2 linii | Mm |
| Tip LCD | STN, NEGATIV (ALBASTRU), TRANSMISIV | Mm |
| Starea șoferului | Modul LCD: 1/16 Duty, 1/5 Bias | Mm |
| Direcția de vizualizare | Ora 6 | Mm |
| Tip iluminare de fundal | LATERALĂ ALBĂ | Mm |
| Interfață | Interfață MPU pe 8 biți | – |
| Driver IC | AIP31066 | – |
| Dimensiunea conturului | 116(L) * 37(W) * Max 13,2(T) | mm |
| Zona de vizualizare | 85(L) * 18,6(L) | mm |
| Dimensiunea punctului | 0,61(W) ´ 0,63(H) | mm |
| Pasul punctului | 0,66 (W) ´ 0,69 (H) | mm |
| Dimensiunea caracterelor | 3,25(W) ´ 5,39(H) | mm |
| Nu. | Simbol | Funcţie |
| 1 | VSS | Pământ (0V) |
| 2 | VDD | Tensiune de alimentare pentru logica (+5,0 V) |
| 3 | VO | Ajustarea contrastului |
| 4 | RS | Selectare date/instrucțiuni |
| 5 | R/V | Selectare citire/scriere |
| 6 | E | Activați semnal |
| 7–14 | DB0-DB7 | Autobuz de date |
| 15 | LEDA | Alimentare LED + (5,0 V) |
| 16 | LED_K | Alimentare cu LED - (0V) |
Adresa
Hongji E-Valley, No. 23 Tongji West Road, orașul Nantou, orașul Zhongshan, provincia Guangdong, China
Tel
Puteți fi sigur că cumpărați LCD grafic monocrom din fabrica noastră. LCD-urile monocrome au și astăzi propria lor valoare unică, mai ales în ceea ce privește costul. Acest lucru se datorează faptului că cerințele de filtru de culoare, iluminare de fundal și procesare CPU ale LCD-urilor monocrome sunt relativ simple. Acest lucru are ca rezultat un consum mai mic de energie și mai puține cerințe de procesare, ceea ce reduce costul afișajelor LCD. Acest avantaj duce, de asemenea, la costuri mai mici ale produsului la nivel de sistem. Prin urmare, atunci când aplicația nu necesită informații suplimentare ale unui afișaj LCD color, afișajele monocrome sunt o alegere ideală pentru rentabilitatea produsului.
Dacă sunteți în căutarea soluției LCD (Afișaj cu cristale lichide) potrivite, vă rugăm să faceți clic pe butonul de mai jos. Cu peste 20 de ani de experiență, echipa noastră de ingineri vă va oferi o evaluare cuprinzătoare a tipului de afișaj ideal în timp util.
Guangzhou RGB Optoelectronic Technology Co., Ltd. a fost fondată în Guangzhou în 2005. Principalele produse ale companiei suntAfișări cu segmente LED, Afișaj LCD, Modul LED și afișaje color LED personalizate. Produsele noastre sunt bine-cunoscute pe piață pentru calitatea lor de înaltă calitate, fiabilitate ridicată și aplicabilitate ridicată la mediu și sunt utilizate pe scară largă în diverse aparate de uz casnic.
