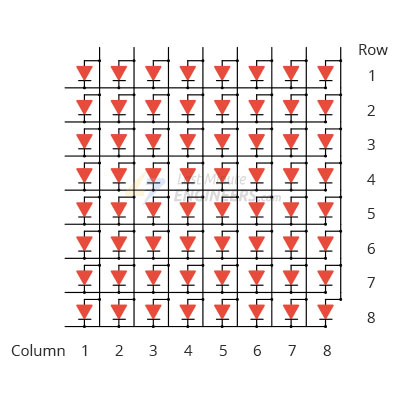

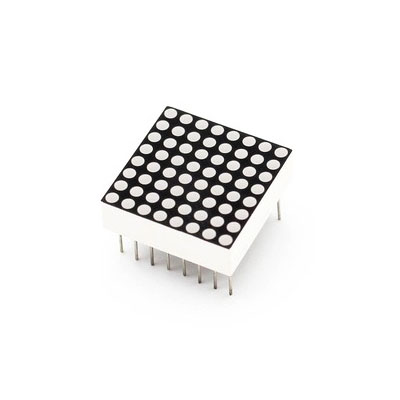

Folosind această tehnică, un număr mare de text de derulare a matricei LED Arduino poate fi controlat folosind mai puțini pini. De exemplu, prin conectarea a 8 rânduri și 8 coloane împreună, sunt necesari doar 16 pini pentru a controla toate punctele LED ale întregului afișaj cu matrice de puncte 8x8. Această tehnică este foarte populară atunci când se controlează afișajele LED și poate fi extinsă la afișaje cu matrice de puncte mai mari și alte aplicații LED.

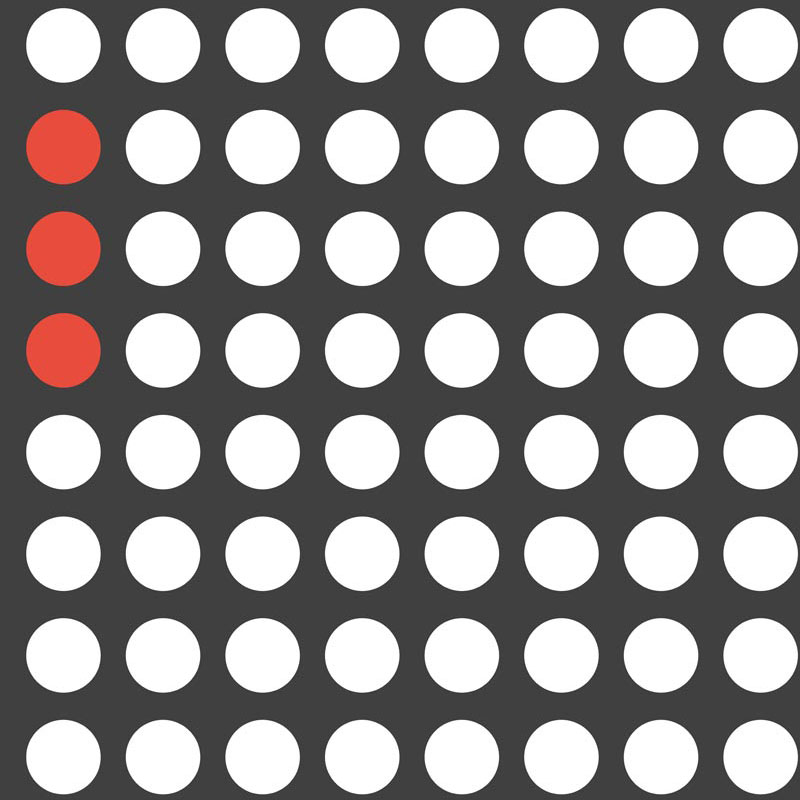

În tehnologia de multiplexare, fiecare punct LED este activat pentru o perioadă foarte scurtă de timp. Prin activarea fiecărei coloane pe rând pentru o anumită perioadă de timp și selectând rândul corespunzător pentru a aprinde LED-ul corespunzător, toate punctele LED care trebuie aprinse în întreaga matrice de puncte sunt aprinse. Deoarece timpul de activare al fiecărei coloane este foarte scurt, nu sunt aprinse mai mult de 8 puncte LED în orice moment. Viteza de comutare a coloanei este foarte rapidă (de sute sau mii de ori pe secundă), iar scopul acestei comutări de mare viteză este de a face ochiul uman să perceapă că afișajul este complet iluminat, oferind astfel un efect de imagine stabil și continuu. În cadrul acestei tehnologii, afișajele cu matrice de puncte LED la scară largă pot fi controlate cu ușurință folosind foarte puțini pini, oferind soluții de afișare mai convenabile și mai ieftine pentru diverse industrii.
Cip MAX7219
Singura problemă cu multiplexarea este că trebuie să reîmprospătați afișajul tot timpul pentru a păstra imaginea stabilă.
Apoi există cip MAX7219, care se ocupă de toate lucrările de control și reîmprospătare pentru tine. Tot ce trebuie să faci este să-i trimiți comenzi seriale prin interfața SPI cu 4 pini și se va ocupa de restul.
| Resetare față de curentul de segment și tensiunea directă a LED-ului | |||||
| ISEG (mA) | VLED (V) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
